NHX 10000
Lavorazione di materiali grandi e complessi
Max. corsa asse X
67 in.
1.700 mm
Max. corsa asse Y
55 in.
1.400 mm
Max. corsa asse Z
59 in.
1.510 mm
Diametro massimo del pezzo
79 in.
2.000 mm
Max. altezza pezzo
63 in.
1.600 mm
Peso massimo del pezzo
6.614 lbs.
3.000 kg
Alternative di controllo e software
MAPPS Fanuc

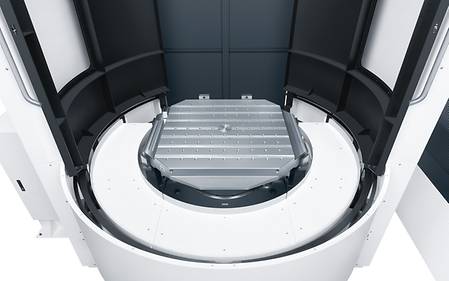

Caratteristiche principali
Alta precisione
- Azionamento nel baricentro
- Struttura Box-in-Box
Velocità elevate
- Max. Accelerazione assi X, Y e Z: 0.62 / 0.51 / 0.45 G
- Velocità corsa rapida sugli assi X, Y e Z: 50 m/min
- Velocità avanzamento assi X, Y e Z: 50 m/min
Lavorazione ad alte prestazioni
- Mandrino ad alte prestazioni con potenza max. di 40 kW
- Max. momento torcente mandrino: 1,413 N・m 10% ED (opzione)
Esempi applicativi
Automazione
Liberate le possibilità dell'automazione
Aumentate la produttività, la qualità e il funzionamento 24/7. Le nostre soluzioni offrono tempi di funzionamento prolungati delle macchine e favoriscono la sostenibilità. Ottimizzate i vostri processi con le nostre innovative soluzioni di automazione!
CPP
L'ingresso in una soluzione di stoccaggio pallet flessibile fino a 4 macchine
- Movimentazione di pezzi fino a ø 2.000 mm × 1.600 mm, 3,.000 kg
- Fino a 11 pallet e max. quattro macchine con due stazioni di allestimento
- Controllo diretto tramite il controllo della macchina o tramite il master computer DMG MORI LPS (standard a partire dalla seconda macchina)
- Sistema di gestione utensili MCC-TMS
AMR 2000
Automazione olistica nell’officina
- Soluzione di automazione collaborativa con design libero del layout
- Movimento omnidirezionale per esigenze di spazio minime (raggio di sterzata 0m)
- Base per mansioni aggiuntive, ad es. gestione degli utensili, smaltimento dei trucioli, ecc.
- Trasporto del materiale da europallet 1.200 x 800 mm
- Peso massimo di trasporto fino a 2.000 kg
- Sicurezza basata sulla tecnologia Sick e Siemens
Caratteristiche principali
AMR 2000 materiale
- Trasporto autonomo di pallet di materiale
- Trasporto di diversi mezzi di carico
- Integrazione nei sistemi di automazione DMG MORI per la movimentazione dei pezzi: scambio di pallet con pezzi finiti e grezzi
- Integrazione in processi esistenti
- Scalabile ed espandibile in un secondo momento
AMR 2000 trucioli
- Trasporto autonomo di contenitori per trucioli
- Ordine di trasporto automatico dal computer principale
- Autonomia estesa della macchina utensile
- Possibilità di combinare il trasporto del materiale e dei trucioli
AMR 2000 movimentazione utensili
- Identificazione dell’utensile nello standard
- Trasporto autonomo e scambio di utensili tra macchine e sistemi di stoccaggio utensili
- Dimensioni massime dell'utensile ø 280/400 mm
- Peso massimo dell'utensile 30 kg
- Peso di trasporto 720 kg (24×30 kg)
- Numero massimo di utensili: 24 pezzi
PH-AMR
Automazione dei pallet con la massima flessibilità grazie a una progettazione libera del layout
- Concetto modulare con layout flessibile
- Sistemi di trasporto senza conducente e senza guide e binari
- Collaborativo: L’uomo e la macchina in un unico sistema
- Navigazione naturale
- Dimensioni dei pallet da 500 × 500 mm a 1.600 × 1.250 mm
- Pezzi fino a 5.000 kg e ø di 1.600 mm
Caratteristiche principali
Accessibilità libera
- Visibilità dell’area di lavoro ottimale in qualsiasi momento
- Possibilità di carico manuale o con gru
- Sistema collaborativo: l’uomo e la macchina in un unico sistema
Concetto modulare con progettazione libera del layout
- Non è necessario alcun alloggiamento di sicurezza per il sistema di automazione
- Possibilità di posizionamento libero dei singoli moduli
- Integrazione successiva nella produzione esistente
Semplice espansione del sistema di automazione
- Moduli di scaffali aggiuntivi per aumentare il numero di posti di stoccaggio
- È possibile integrare nel sistema ulteriori AMR
- Le macchine con interfaccia di automazione possono essere integrate molto rapidamente in seguito
Minimo fabbisogno di spazio
- Sistema di movimentazione dei pallet libero senza requisiti di installazione fissa sul pavimento del capannone
- I percorsi dell’AMR rimangono percorribili e pedonabili
- Gli scanner laser garantiscono la protezione delle persone nella direzione di marcia
- Movimento omnidirezionale per esigenze di spazio ridotte al minimo (cerchio di sterzata 0 m)
- Concetto di automazione flessibile - Automazione di diversi tipi di macchine con un unico sistema
LPP
Sistema lineare di stoccaggio pallet per un massimo di 8 macchine e 99 pallet
- Movimentazione di pezzi fino a ø 3,400 mm × 2,000 mm, 10,000 kg
- Sistema pallet pool molto flessibile con fino a 8 macchine, 99 pallet e 5 stazioni di allestimento
- Possibilità di gestire fino a tre diverse dimensioni di pallet in un sistema (2 dimensioni per i pallet macchina e una dimensione per i pallet materiale)
- Controllo diretto tramite il software per computer master DMG MORI LPS
- Integrazione nella rete del cliente / flusso di lavoro possibile
- Strumenti di monitoraggio e gestione per tutte le aree rilevanti (pianificazione, pezzi, serraggio, utensili, ecc.)
- Sistema di gestione utensili MCC-TMS
Controllo e software
Sperimentate la velocità della Digital Transformation (DX)
Rivoluzionate i vostri flussi di lavoro, sbloccate nuove opportunità, aumentate l'efficienza e promuovete la sostenibilità riducendo il consumo energetico per diventare più competitivi.
MAPPS X
- Interfaccia utente specifica DMG MORI per orientamento verticale dello schermo
- Visualizzazione flessibile completamente personalizzabile con un massimo di 10 finestre e disposizione in set di finestre
- Controllo delle collisioni 3D e simulazione della lavorazione
- Cicli di lavorazione completi
- Sistema di gestione utensili
MAPPS V su FANUC
- Interfaccia utente specifica DMG MORI
- Cicli di lavorazione estesi
- Visualizzazione flessibile grazie al display a 6 finestre e alla disposizione in set di finestre
- Controllo delle collisioni 3D e simulazione della lavorazione
- Cicli di lavorazione estesi
- Sistema di gestione utensili
MAPPS V su MITSUBISHI
- Interfaccia utente specifica DMG MORI
- Cicli di lavorazione estesi
- Visualizzazione flessibile grazie al display a 6 finestre e alla disposizione in set di finestre
- Controllo delle collisioni 3D e simulazione della lavorazione
- Cicli di lavorazione estesi
- Sistema di gestione utensili
MAPPS su FANUC 0i-MF
- Simulazione di lavorazione 3D per una verifica semplificata dei contorni
- Funzione di programmazione automatica conversazionale con menu di processo
MVC – Machine Vibration Control
- Sensori di vibrazione nel mandrino di fresatura
- Svariati indicatori di stato delle vibrazione
- Nuova proposta di lavorazione per evitare le vibrazioni
- Il nuovo stato di lavorazione può essere utilizzato senza problemi sul vostro programma tramite la funzione di modifica
Caratteristiche principali
Vantaggi per il cliente
- Sicurezza del processo sotto costante osservazione
- Proposte automatiche di parametri di processo idonei
- La visualizzazione semplice aiuta gli operatori macchina ad orientarsi
A sinistra: Visualizzazione dello stato delle vibrazioni di processo in CELOS. / A destra: Algoritmi per il riconoscimento automatico delle vibrazioni rigenerative.
W-Setter
- Misurazione lunghezza e centraggio utensile manuali in semplici passi
- Istruzioni guidate per la misurazione. Tempi di attrezzaggio più veloci ed elevata sicurezza di utilizzo
Caratteristiche principali
Vantaggi per il cliente
- Tempi di attrezzaggio più veloci
- Non serve molta esperienza per fare la misurazione
A sinistra: Note strutturate dell'utente per i risultati di misura. / A destra: modalità Toolsetter - misura della lunghezza/del diametro e dell'usura.
Application Tuning Cycle
- Regolazione orientata al processo della velocità di avanzamento in relazione al carico tavola
- Riduzione al minimo dei tempi di lavorazione e massima resa della qualità pezzo desiderata
- NOVITÀ: ora disponibile anche per CTX TC. Risultato di lavorazione ideale con la massima dinamica della macchina*.
*senza considerare il peso dell'avanzamento
Caratteristiche principali
Vantaggi per il cliente
- Facile da usare
- Risparmio di tempo per la sgrossatura
- Ottima qualità delle superfici in fase di finitura
A sinistra: ATC 2.0 - Fresatura: Considerazione del carico della tavola. / Diritti : ATC - Tornitura: per CTX TC per una facile regolazione della dinamica della macchina.
Rimozione dei trucioli con IA
- Algoritmi intelligenti rilevano gli accumuli di trucioli e controllano gli ugelli di risciacquo in movimento durante la lavorazione
- Ottimizzazione continua della strategia di risciacquo con una semplice operazione
Caratteristiche principali
Vantaggi per il cliente
- Risparmio di risorse grazie al controllo preciso degli ugelli di risciacquo
- Il risciacquo manuale della sala macchine da parte dei dipendenti è ridotto al minimo.
- Nessun fermo macchina per la pulizia della sala macchine
Vista dal vivo della sala macchine in CELOS / Ottimizzazione del movimento di pulizia con controllo gestuale / La funzione di registrazione della telecamera semplifica il processo di ottimizzazione.
Easy Tool Monitor 2.0
- Previene i danni in caso di rottura e sovraccarico degli utensili
- Senza sensori, con apprendimento automatico dei limiti di carico
- Per tornitura, fresatura e perforazione*
- NOVITÀ: Interfaccia utente su CELOS Side Screen.
- NOVITÀ: Algoritmo potente per il monitoraggio efficiente dopo il primo pezzo
Caratteristiche principali
Vantaggi per il cliente
- Protection Package Integrazione perfetta di MPC su torni Risparmio dei costi (40 % circa)
- Memorizza i limiti di monitoraggio per ciascun utensile e ciascun tagliente in programma
A sinistra: Visualizzazione dello stato in tempo reale in CELOS Sidescreen; valori di processo attuali e impostati. / A destra: facile utilizzo dei parametri di monitoraggio nella tabella utensili.
Efficient Production Package
- Soluzioni per un processo sicuro e l’utilizzo efficiente di importanti fasi di lavorazione
- Applicazioni: pulizia coni, monitoraggio dati utensile, movimento di arretramento sicuro, maschiatura, foratura profonda, fresatura filetti esterni e perni, fresatura filetti interni e circolare, cicli di svasatura in arretramento
- 12 strategie di lavorazione memorizzate per truciolatura, foratura profonda, fresatura di tasche, ...
Caratteristiche principali
Vantaggi per il cliente
- Ottimizzazione durata grazie all’applicazione personalizzata
- Corsa a vuoto in sicurezza in caso di interruzione programma
- Monitoraggio dati utensile
A sinistra: Maschera di input per il ciclo universale di fresatura delle tasche. / A destra: maschera di input per il ciclo di maschiatura.
Ciclo di svincolo
Premendo un pulsante in modalità manuale, gli assi X e Y vanno nelle posizioni finali positive per la lavorazione esterna
Ideale per preparare l’area di lavoro per l’attrezzaggio, in alternativa anche come funzione di salvataggio
Caratteristiche principali
Vantaggi per il cliente
Funzionalità - Selezione del ciclo premendo il tasto associato sul pannello di comando.
- Facile da usare per l’attrezzaggio di macchine multicanale
- Possibilità di reazione rapida per la lavorazione esterna come funzione di salvataggio
MPC 2.0 – Machine Protection Control
Monitoraggio vibrazioni nel processo
Spegnimento macchina rapido in caso di collisione
Corsa a vuoto manuale anche in caso di livello di lavorazione oscillante
NOVITÀ: Monitoraggio coppia
Caratteristiche principali
Vantaggi per il cliente
MPC Graph: valori di processo attuali e acquisiti. / MPC Diagnostics: Stato dei cuscinetti, numero di urti e collisioni.
- Previene la rottura utensile
- Aumenta la disponibilità macchina
- Riduce i danni
Tornitura a interpolazione 2.0 – Ciclo tornitura - scanalatura
- Movimento circolare del tagliente dell’utensile, ma l’orientamento del tagliente rimane sempre verso il centro del cerchio.
- Possibile per lavorazione esterna e interna
- Sincronizzazione e corsa utensile gestite dal ciclo
- NOVITÀ: nella versione 2.0 sono possibili contorni di tornitura complessi (attualmente disponibili solo sulla DMU 50, seguiranno altri tipi di macchina)
Caratteristiche principali
Vantaggi per il cliente
- Per fabbricare facilmente superfici di tenuta che non possono essere sottoposte a fresatura
- Lavorazione completa del componente in un unico serraggio
- Risparmio dei costi di investimento per gli utensili
Assistenza e formazione
Assistenza e formazione a 360 gradi per la vostra produzione
Approfittate della nostra offerta di assistenza completa e di corsi di formazione pratici che massimizzano le prestazioni delle vostre macchine e riducono al minimo i tempi di fermo. Con pacchetti di manutenzione completi, ricambi originali e programmi di formazione personalizzati, portiamo la vostra produzione e il vostro team a un livello superiore.
Download e dati tecnici
Pezzo da lavorare
Diametro massimo del pezzo
79 in.
2.000 mm
Max. altezza pezzo
63 in.
1.600 mm
Peso massimo del pezzo
6.614 lbs.
3.000 kg
Zona lavoro
Max. corsa asse X
67 in.
1.700 mm
Max. corsa asse Y
55 in.
1.400 mm
Max. corsa asse Z
59 in.
1.510 mm
