NLX 2500
Prestazioni ottimali per la lavorazione dei pezzi
Diametro massimo del pezzo
460 mm
Max. lunghezza pezzo
1.255 mm
Max. diametro barre
90 mm
Max. corsa asse X
260 mm
Max. corsa asse Y
100 mm
Max. corsa asse Z
1.345 mm
Alternative di controllo e software
MAPPS Mitsubishi
Caratteristiche principali

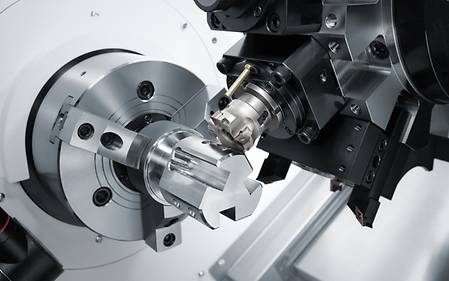

Fresatura
- Provvisto di tecnologia BMT (Built-in Motor Turret)
- Mandrino utensile a elevata velocità: 10.000 min-1
Alta precisione
- Sbalzo termico accuratamente monitorato
- Torretta di precisione e a cambio rapido (facoltativa)
Elevata rigidità
- Utilizzo di guide piane per gli assi X / Y / Z
Risparmio energetico
- Svariate impostazioni di risparmio energetico e con effetti sul risparmio
Esempi applicativi
Automazione
Automazione standard e soluzioni personalizzate in design VERTICO
L’automazione è un elemento chiave per la produzione digitale. È possibile attrezzare tutte le macchine DMG MORI con un’automazione standard o una soluzione specifica per il cliente per ottenere un sistema di produzione flessibile:
NLX 2500 + GX 10 T
Robo2Go Turning
Gestione flessibile dei pezzi per lotti di piccole e medie dimensioni
- Una app per il controllo uniforme di tutte le varianti di Robo2Go, impostazione di un nuovo pezzo < 5 minuti
- Robo2Go Turning, carico utile del robot 12, 25 o 35 kg
- Passaggio rapido dal mandrino al magazzino pezzi dell'albero
- Robo2Go Vision, carico utile del robot 35 kg
- Riconoscimento robusto della telecamera 3D, ideale per la funzione multi-job
Caratteristiche principali
Una sola app per il controllo uniforme di tutte le varianti di Robo2Go.
- Integrato nel controllo della macchina tramite APP CELOS: non c'è bisogno di cambiare i vostri programmi CN!
- Utilizzo intuitivo grazie al software con finestre di dialogo
- Creazione del processo grazie a moduli di programma predefiniti tramite drag & drop:
- Preparazione di un nuovo pezzo < 5 minuti
Robo2Go Turning
- Passaggio rapido dal mandrino al magazzino pezzi dell'albero
- Movimentazione di alberi ø 20 – 170 mm e pezzi di mandrino ø 20 – 175 mm
- Capacità di carico 12, 25 e 35 kg
- Impilamento dei pezzi
Robo2Go Cassetto di stoccaggio
L'espansione dello spazio di stoccaggio per il Robo2Go Turning
- Capacità superiore del 300% rispetto allo standard
- Configurazione principale del magazzino pezzi in parallelo temporale
- Possibilità di lavorare più volte per cassetto e all'interno di un cassetto nel sistema standard
- Gestione di tutti i lavori tramite l'app Robo2Go Jobs
Robo2Go Vision
- Riconoscimento efficace della telecamera 3D, ideale per la funzione multitasking
- Entrata e uscita di pezzi grezzi e finiti per pallet
- Componenti a mandrino cilindrico con ø 25 – 175 mm
DETTAGLI
Robo2Go Turning – Capacità di carico 12, 25 e 35 kg
Automazione standard ma flessibile per adattarsi ai vostri pezzi
GX / GX T
GX 3 / 5 / 7 / 15 // GX 5 / 10 T - Sistema modulare di caricatori a portale per una o più macchine
- Movimentazione dei pezzi altamente produttiva e flessibile per una macchina o per più macchine concatenate
- GX 10 T: Movimentazione di pezzi fino a ø 200 × 150 mm e un peso fino a 10 kg
- Combinabile con vari tipi di attrezzature periferiche automatiche (lavaggio, misurazione, marcatura, ecc.) e pinze dal design flessibile disponibili
- Facile programmazione e attrezzaggio grazie all'integrazione nel controllo della macchina
- Monitoraggio dello stato del carico disponibile tramite DMG MORI Messenger
Caratteristiche principali
NLX 2500 | 700 con GX 10 T
Principali caratteristiche GX 3 / GX 5 / GX 7 / GX 15 / GX 5 T / GX 10 T / GX 15 T
- Movimentazione pezzi fino a ø 200 mm, lunghezza 150 mm, 10 kg
- Caricatore integrato, compatto e salvaspazio
- Combinabile con le più svariate periferiche, ad esempio per lavare, misurare o contrassegnare con prese diverse
- Semplice da programmare e impostare grazie all’integrazione nel comando macchina
- Possibilità di monitoraggio stato tramite DMG MORI Messenger
- Facile da estendere a due o più macchine
- Su richiesta, disponibile con movimentazione fino a 100 kg di peso
Robo2Go Max
Gestione flessibile dei pezzi fino a 115 kg
- Un'app per il controllo uniforme di tutte le varianti di Robo2Go, impostazione di un nuovo pezzo < 5 minuti
- Versione più forte per 210 kg di carico utile e 115 kg di peso del pezzo
- Movimentazione di pezzi da ø 40 a ø 400 mm come standard
- Approvvigionamento e prelievo rapido di materie prime e pezzi finiti tramite pallet o carrelli portapezzi
- Libero accesso al controllo e al magazzino utensili
Caratteristiche principali
Un'app per il controllo uniforme di tutte le varianti di Robo2Go.
- Integrato nel controllo della macchina tramite APP CELOS: non c'è bisogno di cambiare i vostri programmi CN!
- Utilizzo intuitivo grazie al software con finestre di dialogo
- Creazione del processo grazie a moduli di programma predefiniti tramite drag & drop:
- Preparazione di un nuovo pezzo < 5 minuti
- Versione maggiore con 210 kg di carico utile e 115 kg di peso del pezzo
- Movimentazione di pezzi da ø 40 a ø 400 mm come standard
- Entrata e uscita veloce di pezzi grezzi e finiti per mezzo di pallet o carrello porta pezzi
DETTAGLI
Versione più robusta con 210 kg di carico utile
Libera accessibilità alla macchina e all'automazione
MATRIS Light
Automazione altamente flessibile e collaborativa per pezzi fino a 5 kg
- Movimentazione dei pezzi liberamente mobile, incluso il robot e l'area di stoccaggio su un carrello
- Pezzi fino a 5 kg, o 2 × 2 kg con doppia pinza
- Nessuna modifica dell'infrastruttura
- Nessuna recinzione di sicurezza necessaria
- Ingombro 600 × 900 mm
- Robot collaborativi, tempo di setup < 5 minuti
- Apprendimento diretto senza conoscenza del robot
- Facile connessione via Ethernet
- Espansione (opzione)
- Stoccaggio fino a 108 pezzi (stoccaggio a 2 posizioni per max. 36 di serie)
- Dispositivo di soffiaggio
- Sistema di misurazione e controllo qualità
Video
MATRIS
Sistema robotico modulare flessibile per ≥ 1 macchina
- Concetto modulare con dispositivi periferici standardizzati, ad es. lavaggio, misurazione o marcatura
- Tempo di allestimento ridotto dell'80 % grazie a periferiche e programmi robotici modulari e standardizzati
- Adattamento flessibile alle modifiche del sistema anche dopo l'installazione
- Funzionamento semplice e facile tramite il sistema di controllo MATRIS senza programmazione
Caratteristiche principali
Caratteristiche principali - Gestione pezzi matris
- Manipolazione di pezzi fino a ø 200 × 200 mm, 1 × 20 kg o 2 × 10 kg
- Magazzino di impilaggio:
- 14, 20 e 26 pallet: ø 150 × 120 mm, max. 35 kg per pallet
- 10 e 20 pallet: ø 200 × 200 mm, max. 75 kg per pallet
- Consente di caricare utensili sovradimensionati in centri di lavoro verticali
- Disponibile per 13 serie, ad esempio NLX, NTX, NHX, DMU, NMV, eVo ecc.
Caratteristiche principali - Gestione pallet
- Ideale per una produzioneflessibile da 50 a 200 pezzi al giorno
- Gestione pallet salvaspazio fino a 40 pallet
- Dimensioni pallet: 400 × 400 mm
- Peso di trasferimento 150 kg (pezzo e pallet)
- Possibilità di integrazione di processisecondari come la sbavatura e la marcatura
- Disponibile per i modelli CMX 50 U,CMX 70 U, DMU 50, DMU 65 monoBLOCK,CMX 600 V, CMX 800 V, CMX 1100
AMR 2000
Automazione olistica nell’officina
- Soluzione di automazione collaborativa con design libero del layout
- Movimento omnidirezionale per esigenze di spazio minime (raggio di sterzata 0m)
- Base per mansioni aggiuntive, ad es. gestione degli utensili, smaltimento dei trucioli, ecc.
- Trasporto del materiale da europallet 1.200 x 800 mm
- Peso massimo di trasporto fino a 2.000 kg
- Sicurezza basata sulla tecnologia Sick e Siemens
Caratteristiche principali
AMR 2000 materiale
- Trasporto autonomo di pallet di materiale
- Capacità di carico fino a 2000 kg
- Compatto e manovrabile
- Integrazione nei processi già esistenti
AMR 2000 trucioli
- Trasporto autonomo di carrelli porta trucioli
- Ordine di prelievo automatico dal computer master DMGMORI
- Integrazione nei processi di materiale già esistenti
- Estensione dell’autonomia della macchina utensile durante la notte o il fine settimana
- Flotta pronta
AMR 2000 gestione degli utensili
- Identificazione degli utensili nello standard
- Installazione rapida del sistema di automazione
- Tecnologia affidabile con componenti collaudati
- Possibilità di integrazione nella produzione già esistente
- Dimensioni massime dell’utensile ø 280 / 400 mm
- Peso massimo dell’utensile 30 kg
- Peso di trasporto 720 kg (24 × 30 kg)
- Massimo numero di utensili: 24 pezzi
WH-AMR
Automazione dei pezzi con la massima flessibilità grazie al design a layout libero
- Concetto modulare con progettazione a schema libero
- Sistemi di trasporto senza conducente senza guide e binari
- Collaborativo: uomo e macchina in un unico sistema
- Il sensore di visione realizza il braccio del robot con una precisione inferiore a ± 1 mm
- Pezzi massimi fino a ø 150 × 120 mm e 10 kg
- Design compatto (700 × 1.035 mm)
- Sensore laser
- Alte prestazioni di corsa ed elevata stabilità anche su un pavimento irregolare
Video
Controllo e software
CELOS
Digitalizzazione integrata delle macchine DMG MORI e in officina:
Macchina CELOS: interfaccia utente basata su APP con accesso a tutte le informazioni relative alla produzione
CELOS Manufacturing: 27 APP CELOS per la preparazione ottimale ed il processo degli ordini
Digital Factory: flussi di lavoro digitali in continuo dalla pianificazione alla produzione e assistenza
Ciclo di svincolo
Premendo un pulsante in modalità manuale, gli assi X e Y vanno nelle posizioni finali positive per la lavorazione esterna
Ideale per preparare l’area di lavoro per l’attrezzaggio, in alternativa anche come funzione di salvataggio
Caratteristiche principali
Vantaggi per il cliente
Funzionalità - Selezione del ciclo premendo il tasto associato sul pannello di comando.
- Facile da usare per l’attrezzaggio di macchine multicanale
- Possibilità di reazione rapida per la lavorazione esterna come funzione di salvataggio
Easy Tool Monitor 2.0
- Previene i danni in caso di rottura e sovraccarico degli utensili
- Senza sensori, con apprendimento automatico dei limiti di carico
- Per tornitura, fresatura e perforazione*
- NOVITÀ: Interfaccia utente su CELOS Side Screen.
- NOVITÀ: Algoritmo potente per il monitoraggio efficiente dopo il primo pezzo
Caratteristiche principali
Vantaggi per il cliente
- Protection Package Integrazione perfetta di MPC su torni Risparmio dei costi (40 % circa)
- Memorizza i limiti di monitoraggio per ciascun utensile e ciascun tagliente in programma
A sinistra: Visualizzazione dello stato in tempo reale in CELOS Sidescreen; valori di processo attuali e impostati. / A destra: facile utilizzo dei parametri di monitoraggio nella tabella utensili.
Tornitura di poligoni
- Lavorazione anche su macchine senza asse Y
- Elevata produttività senza fresatura delle singole superfici
- Programmazione guidata dal dialogo grazie al ciclo tecnologico
Caratteristiche principali
Vantaggi per il cliente
Diverse forme di poligoni regolari integrate
- Produttività soprattutto per i piccoli componenti
- Possibilità di smussare nello stesso processo
- Una programmazione semplice e veloce riduce al minimo gli errori
Impostazione dei parametri del diametro esterno.
Rottura del truciolo
- Il movimento oscillante dell'asse di avanzamento determina un taglio ad aria che porta a un'efficace riduzione delle dimensioni del truciolo.
- Per tornitura longitudinale esterna di diametri interni ed esterni, sfacciatura, foratura e scanalatura*
- La funzione di sicurezza integrata verifica la plausibilità dei parametri immessi
* Per le superfici inclinate, si ottiene un andamento a gradini perché l'avanzamento può oscillare solo su un asse alla volta.
Caratteristiche principali
Vantaggi per il cliente
Prima della lavorazione vera e propria, lo stato della lavorazione può essere controllato con un grafico
- La lunghezza del truciolo può essere praticamente determinata dal ciclo ed è indipendente dal materiale
- Non ci sono più interruzioni del processo, perché si evitano le palline di trucioli
- Impostazione semplice sull'HMI con elevata sicurezza operativa
A sinistra: l'oscillazione può essere impostata con gli ingressi dei parametri più semplici / A destra: È sufficiente attivarla con ON/OFF nell'interfaccia HMI.
Fresatura di dentatura
- Programmazione dei parametri di dentatura dalla finestra di dialogo
- Sono possibili dentature dritte, inclinate, arcuate e spiroidali
- Si possono usare frese a creatore e a disco
- Massimizza la durata dell’utensile mediante lo “Shift” della fresa
- Qualità ottenibile ≤ DIN 7
Caratteristiche principali
Vantaggi per il cliente
- Modifiche del profilo di dentatura facili da controllare
- Considera l’impiego di utensili rettificati
- Il monitoraggio previene gli errori (ad es. angolo in intersezione assi errato o numero o direzione giri sbagliati)
A sinistra: inserimento di tutti i dati necessari per l'ingranaggio supportato dal dialogo. / A destra: inserimento dei parametri della dentatura mediante fresatura di un singolo dente o di una singola scanalatura.
Controllo dello stato del programma
- In combinazione con la programmazione strutturale Gildemeister, un riavvio sicuro e rapido del programma di lavorazione in seguito a interruzione
- Semplice impiego del programma soprattutto in caso di più mandrini o portautensili
- Visualizzazione dello stato di lavorazione del pezzo
Caratteristiche principali
Vantaggi per il cliente
- Visualizzazione dettagliata dello stato pezzo sul controllo
- Inserimento automatico dei marker tramite la programmazione GILDEMEISTER
- Accesso sicuro al programma con un semplice pulsante invece della ricerca
Programma strutturale GILDEMEISTER
- Approccio strutturato con oltre 20 programmi standard e più di 200 varianti di lavorazione, compresa l'automazione (lavorazione delle barre, caricamento di robot/portali, ...)
- Visualizzazione dello stato del programma con marcatori aggiuntivi (EPS) per i sottoprogrammi.
Left : HMI with markers status. / Right : Clear program structure.
Tornitura poligonale / ovale
Lavorare in tutta semplicità pezzi non rotondi
Interfaccia utente intuitiva per tornitura poligonale oppure ovale
Caratteristiche principali
Vantaggi per il cliente
- Realizzazione delle geometrie richieste e possibilità di apportare facilmente ritocchi
- Correzione precisa dei parametri geometrici (semiasse corto / lungo e angolo di rotazione)
- Lavorazione combinabile sul mandrino principale o contromandrino.
A sinistra: Riposizionamento e posizione del supporto negli assi X e Z possono essere inseriti direttamente sulla superficie. / A destra: Monitoraggio della posizione del supporto tramite una finestra di posizione definita.
Lavorazione di tornitura e fresatura eccentrica
- Sovrapposizione del movimento di tornitura con corse X e Y aggiuntive
- Applicabile per lavorazione di tornitura e fresatura
Caratteristiche principali
Vantaggi per il cliente
- Geometrie eccentriche facili da realizzare
- Accoppiamenti assi esatti e sincronizzazione con il background
A sinistra: Inserire i parametri per la posizione dell'area esterna del pezzo. / A destra: Rappresentazione grafica della posizione all'interno del pezzo.
Efficient Production Package
- Soluzioni per un processo sicuro e l’utilizzo efficiente di importanti fasi di lavorazione
- Applicazioni: pulizia coni, monitoraggio dati utensile, movimento di arretramento sicuro, maschiatura, foratura profonda, fresatura filetti esterni e perni, fresatura filetti interni e circolare, cicli di svasatura in arretramento
- 12 strategie di lavorazione memorizzate per truciolatura, foratura profonda, fresatura di tasche, ...
Caratteristiche principali
Vantaggi per il cliente
- Ottimizzazione durata grazie all’applicazione personalizzata
- Corsa a vuoto in sicurezza in caso di interruzione programma
- Monitoraggio dati utensile
A sinistra: Maschera di input per il ciclo universale di fresatura delle tasche. / A destra: maschera di input per il ciclo di maschiatura.
Ciclo multifiletto 2.0
- NOVITÀ: On-Point Threading – Corretto allineamento di filettatura
- Definizione libera di profili, passi e passaggi
- Realizzazione di filettature di grandi dimensioni di trasporto o speciali, impossibili da realizzare con la semplice filettatura a pettine
Caratteristiche principali
Vantaggi per il cliente
- Filettature trapezoidali, seghettate e circolari facili da programmare sulla macchina
- Convogliatore a coclea con geometrie di profilo a scelta
- Dadi con vite a ricircolo di sfere e fori trasversali facili da impostare
A sinistra: Inserimento dei parametri per la lunghezza del filetto, la posizione del filetto e la distanza del movimento di ritrazione. / A destra: Parametri per la sagomatura del filetto, ad esempio altezza del profilo, diametro del passo, ecc.
Ciclo multifiletto 2.0 Pro
Caratteristiche principali
- Produzione di profili con inclinazioni delle parti interne grazie alla suddivisone ad alta risoluzione del profilo
- Impiego di portautensili standard per la lavorazione del bordo sinistro e destro
- Qualità della superficie fino a RA 0,3 con leghe inossidabili
Numero di giri alternati
- Facile da usare grazie ai tre parametri e senza sensori aggiuntivi
- Evita le vibrazioni adeguando i giri a seconda della situazione
- Impiego sul mandrino principale e contromandrino, oppure su fresatrici con tavole FD e Direct Drive
Caratteristiche principali
Vantaggi per il cliente
Immettere i parametri per il setpoint, la velocità differenziale e la frequenza di rotazione.
- Senza interventi manuali dell’utente
- Ripetibilità identica per tutti i componenti
- Elevata sicurezza del processo grazie all’applicazione specifica per evitare vibrazioni
- ad es. utilizzando punte lunghe e sottili
- ad es. utilizzando pezzi di fresatura dal serraggio critico
Multitool
- Impiego efficiente di utensili di tornitura multitaglio su macchine per tornitura/fresature e fresatura/tornitura
- Più “utensili gemelli” su un solo supporto di base
Caratteristiche principali
Vantaggi per il cliente
- Riduzione dei cambi utensile
- Risparmio di posti utensile a magazzino
gearSKIVING 2.0
- Ruote dentate interne ed esterne diritte e inclinate e dentature con alberi scanalati
- Dentatura con denti a freccia sfalsati su macchine per fresatura e tornitura
- Dentatura bombata a creatore mediante trasformazione matematica del 6° asse virtuale
Caratteristiche principali
Vantaggi per il cliente
- Dentatura interna anche senza angolari.
- Tempi di lavorazione più rapidi di 10 volte rispetto alla stozzatura.
- Sincronizzazione e corsa utensile gestite dal ciclo
A sinistra: Lavorazione del profilo interno dell'ingranaggio. / A destra: Lavorazione del profilo dell'ingranaggio esterno.
Assistenza e formazione
Download e dati tecnici
Zona lavoro
Max. corsa asse X
260 mm
Max. corsa asse Y
100 mm
Max. corsa asse Z (Type 500)
500 mm
Max. corsa asse Z (Type 700)
795 mm
Max. corsa asse Z (Type 1250)
1.345 mm
Pezzo da lavorare
Diametro massimo del pezzo
460 mm
Max. lunghezza pezzo (Type 500)
450 mm
Max. lunghezza pezzo (Type 700)
705 mm
Max. lunghezza pezzo (Type 1250)
1.255 mm
Max. diametro barre
90 mm
