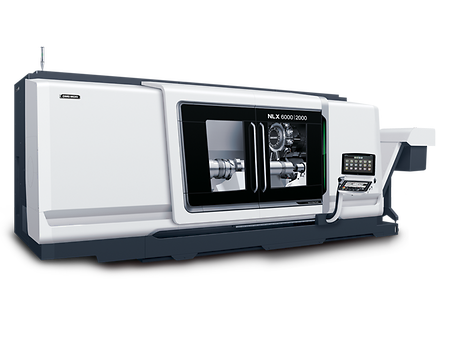

NLX 6000
Truciolatura pesante di pezzi lunghi
Diametro massimo del pezzo
36 in.
920 mm
Max. lunghezza pezzo
79 in.
2.000 mm
Max. diametro barre
5 in.
116 mm
Max. corsa asse X
19 in.
485 mm
Max. corsa asse Y
8 in.
200 mm
Max. corsa asse Z
85 in.
2.150 mm
Alternative di controllo e software
MAPPS Mitsubishi
Caratteristiche principali

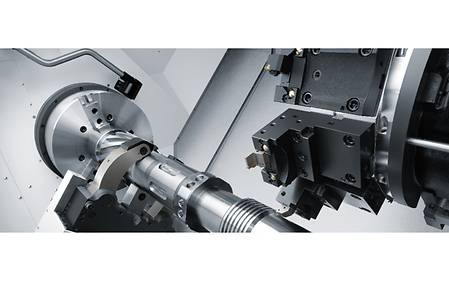

Prestazione di fresatura migliorata
- Torretta BMT con motore di azionamento integrato
- Potenza di fresatura paragonabile ad un centro di lavoro con mandrino conico da 40
- Massima potenza di fresatura con coppia fino a 117 Nm (10%ED)
Elevata rigidità
- Le guide piane vengono usate sugli assi X / Y / Z per assorbire le vibrazioni
- Guide più larghe
- Viti a ricircolo di sfere ed elevato diametro
Alta precisione
- Lo sbalzo termico accuratamente monitorato aumenta la precisione di lavorazione

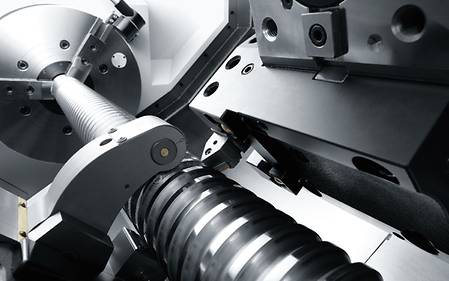

Affidabilità
- Rimozione dei trucioli migliorata rispetto alle macchine comunemente in commercio
- Sistema a cambio rapido della lunetta senza modificare le impostazione né altre perdite di tempo (facoltativo)
Esempi applicativi
Controllo e software
Sperimentate la velocità della Digital Transformation (DX)
Rivoluzionate i vostri flussi di lavoro, sbloccate nuove opportunità, aumentate l'efficienza e promuovete la sostenibilità riducendo il consumo energetico per diventare più competitivi.
Multitool
- Impiego efficiente di utensili di tornitura multitaglio su macchine per tornitura/fresature e fresatura/tornitura
- Più “utensili gemelli” su un solo supporto di base
Caratteristiche principali
Vantaggi per il cliente
- Riduzione dei cambi utensile
- Risparmio di posti utensile a magazzino
Ciclo di svincolo
Premendo un pulsante in modalità manuale, gli assi X e Y vanno nelle posizioni finali positive per la lavorazione esterna
Ideale per preparare l’area di lavoro per l’attrezzaggio, in alternativa anche come funzione di salvataggio
Caratteristiche principali
Vantaggi per il cliente
Funzionalità - Selezione del ciclo premendo il tasto associato sul pannello di comando.
- Facile da usare per l’attrezzaggio di macchine multicanale
- Possibilità di reazione rapida per la lavorazione esterna come funzione di salvataggio
DMG MORI gearMILL
Lavorazione produttiva completa
Ingranaggi economici su macchine standard con utensili standard
Flessibile e idoneo per svariati ingranaggi
Verifica qualità nel processo
Caratteristiche principali
Vantaggi per il cliente
- Creazione programma in base ai disegni dei pezzi grezzi e ai dati di ingranaggio
- Orientamento rotatorio dopo trattamento termico
- Interfaccia per strumento di misurazione coordinate (Klingenberg, Leitz, Zeiss)
Links : Input dei parametri dell'ingranaggio per il calcolo della geometria di un ingranaggio cilindrico. / Rechts : Grafische Betrachtung des Abwälzverfahrens.
Easy Tool Monitor 2.0
- Previene i danni in caso di rottura e sovraccarico degli utensili
- Senza sensori, con apprendimento automatico dei limiti di carico
- Per tornitura, fresatura e perforazione*
- NOVITÀ: Interfaccia utente su CELOS Side Screen.
- NOVITÀ: Algoritmo potente per il monitoraggio efficiente dopo il primo pezzo
Caratteristiche principali
Vantaggi per il cliente
- Protection Package Integrazione perfetta di MPC su torni Risparmio dei costi (40 % circa)
- Memorizza i limiti di monitoraggio per ciascun utensile e ciascun tagliente in programma
A sinistra: Visualizzazione dello stato in tempo reale in CELOS Sidescreen; valori di processo attuali e impostati. / A destra: facile utilizzo dei parametri di monitoraggio nella tabella utensili.
Lavorazione di tornitura e fresatura eccentrica
- Sovrapposizione del movimento di tornitura con corse X e Y aggiuntive
- Applicabile per lavorazione di tornitura e fresatura
Caratteristiche principali
Vantaggi per il cliente
- Geometrie eccentriche facili da realizzare
- Accoppiamenti assi esatti e sincronizzazione con il background
A sinistra: Inserire i parametri per la posizione dell'area esterna del pezzo. / A destra: Rappresentazione grafica della posizione all'interno del pezzo.
Efficient Production Package
- Soluzioni per un processo sicuro e l’utilizzo efficiente di importanti fasi di lavorazione
- Applicazioni: pulizia coni, monitoraggio dati utensile, movimento di arretramento sicuro, maschiatura, foratura profonda, fresatura filetti esterni e perni, fresatura filetti interni e circolare, cicli di svasatura in arretramento
- 12 strategie di lavorazione memorizzate per truciolatura, foratura profonda, fresatura di tasche, ...
Caratteristiche principali
Vantaggi per il cliente
- Ottimizzazione durata grazie all’applicazione personalizzata
- Corsa a vuoto in sicurezza in caso di interruzione programma
- Monitoraggio dati utensile
A sinistra: Maschera di input per il ciclo universale di fresatura delle tasche. / A destra: maschera di input per il ciclo di maschiatura.
Fresatura di dentatura
- Programmazione dei parametri di dentatura dalla finestra di dialogo
- Sono possibili dentature dritte, inclinate, arcuate e spiroidali
- Si possono usare frese a creatore e a disco
- Massimizza la durata dell’utensile mediante lo “Shift” della fresa
- Qualità ottenibile ≤ DIN 7
Caratteristiche principali
Vantaggi per il cliente
- Modifiche del profilo di dentatura facili da controllare
- Considera l’impiego di utensili rettificati
- Il monitoraggio previene gli errori (ad es. angolo in intersezione assi errato o numero o direzione giri sbagliati)
A sinistra: inserimento di tutti i dati necessari per l'ingranaggio supportato dal dialogo. / A destra: inserimento dei parametri della dentatura mediante fresatura di un singolo dente o di una singola scanalatura.
Numero di giri alternati
- Facile da usare grazie ai tre parametri e senza sensori aggiuntivi
- Evita le vibrazioni adeguando i giri a seconda della situazione
- Impiego sul mandrino principale e contromandrino, oppure su fresatrici con tavole FD e Direct Drive
Caratteristiche principali
Vantaggi per il cliente
Immettere i parametri per il setpoint, la velocità differenziale e la frequenza di rotazione.
- Senza interventi manuali dell’utente
- Ripetibilità identica per tutti i componenti
- Elevata sicurezza del processo grazie all’applicazione specifica per evitare vibrazioni
- ad es. utilizzando punte lunghe e sottili
- ad es. utilizzando pezzi di fresatura dal serraggio critico
Rottura del truciolo
- Il movimento oscillante dell'asse di avanzamento determina un taglio ad aria che porta a un'efficace riduzione delle dimensioni del truciolo.
- Per tornitura longitudinale esterna di diametri interni ed esterni, sfacciatura, foratura e scanalatura*
- La funzione di sicurezza integrata verifica la plausibilità dei parametri immessi
* Per le superfici inclinate, si ottiene un andamento a gradini perché l'avanzamento può oscillare solo su un asse alla volta.
Caratteristiche principali
Vantaggi per il cliente
Prima della lavorazione vera e propria, lo stato della lavorazione può essere controllato con un grafico
- La lunghezza del truciolo può essere praticamente determinata dal ciclo ed è indipendente dal materiale
- Non ci sono più interruzioni del processo, perché si evitano le palline di trucioli
- Impostazione semplice sull'HMI con elevata sicurezza operativa
A sinistra: l'oscillazione può essere impostata con gli ingressi dei parametri più semplici / A destra: È sufficiente attivarla con ON/OFF nell'interfaccia HMI.
Tornitura poligonale / ovale
Lavorare in tutta semplicità pezzi non rotondi
Interfaccia utente intuitiva per tornitura poligonale oppure ovale
Caratteristiche principali
Vantaggi per il cliente
- Realizzazione delle geometrie richieste e possibilità di apportare facilmente ritocchi
- Correzione precisa dei parametri geometrici (semiasse corto / lungo e angolo di rotazione)
- Lavorazione combinabile sul mandrino principale o contromandrino.
A sinistra: Riposizionamento e posizione del supporto negli assi X e Z possono essere inseriti direttamente sulla superficie. / A destra: Monitoraggio della posizione del supporto tramite una finestra di posizione definita.
Tornitura di poligoni
- Lavorazione anche su macchine senza asse Y
- Elevata produttività senza fresatura delle singole superfici
- Programmazione guidata dal dialogo grazie al ciclo tecnologico
Caratteristiche principali
Vantaggi per il cliente
Diverse forme di poligoni regolari integrate
- Produttività soprattutto per i piccoli componenti
- Possibilità di smussare nello stesso processo
- Una programmazione semplice e veloce riduce al minimo gli errori
Impostazione dei parametri del diametro esterno.
Ciclo multifiletto 2.0
- NOVITÀ: On-Point Threading – Corretto allineamento di filettatura
- Definizione libera di profili, passi e passaggi
- Realizzazione di filettature di grandi dimensioni di trasporto o speciali, impossibili da realizzare con la semplice filettatura a pettine
Caratteristiche principali
Vantaggi per il cliente
- Filettature trapezoidali, seghettate e circolari facili da programmare sulla macchina
- Convogliatore a coclea con geometrie di profilo a scelta
- Dadi con vite a ricircolo di sfere e fori trasversali facili da impostare
A sinistra: Inserimento dei parametri per la lunghezza del filetto, la posizione del filetto e la distanza del movimento di ritrazione. / A destra: Parametri per la sagomatura del filetto, ad esempio altezza del profilo, diametro del passo, ecc.
Ciclo multifiletto 2.0 Pro
Caratteristiche principali
- Produzione di profili con inclinazioni delle parti interne grazie alla suddivisone ad alta risoluzione del profilo
- Impiego di portautensili standard per la lavorazione del bordo sinistro e destro
- Qualità della superficie fino a RA 0,3 con leghe inossidabili
Controllo dello stato del programma
- In combinazione con la programmazione strutturale Gildemeister, un riavvio sicuro e rapido del programma di lavorazione in seguito a interruzione
- Semplice impiego del programma soprattutto in caso di più mandrini o portautensili
- Visualizzazione dello stato di lavorazione del pezzo
Caratteristiche principali
Vantaggi per il cliente
- Visualizzazione dettagliata dello stato pezzo sul controllo
- Inserimento automatico dei marker tramite la programmazione GILDEMEISTER
- Accesso sicuro al programma con un semplice pulsante invece della ricerca
Programma strutturale GILDEMEISTER
- Approccio strutturato con oltre 20 programmi standard e più di 200 varianti di lavorazione, compresa l'automazione (lavorazione delle barre, caricamento di robot/portali, ...)
- Visualizzazione dello stato del programma con marcatori aggiuntivi (EPS) per i sottoprogrammi.
Left : HMI with markers status. / Right : Clear program structure.
gearSKIVING 2.0
- Ruote dentate interne ed esterne diritte e inclinate e dentature con alberi scanalati
- Dentatura con denti a freccia sfalsati su macchine per fresatura e tornitura
- Dentatura bombata a creatore mediante trasformazione matematica del 6° asse virtuale
Caratteristiche principali
Vantaggi per il cliente
- Dentatura interna anche senza angolari.
- Tempi di lavorazione più rapidi di 10 volte rispetto alla stozzatura.
- Sincronizzazione e corsa utensile gestite dal ciclo
A sinistra: Lavorazione del profilo interno dell'ingranaggio. / A destra: Lavorazione del profilo dell'ingranaggio esterno.
Assistenza e formazione
Assistenza e formazione a 360 gradi per la vostra produzione
Approfittate della nostra offerta di assistenza completa e di corsi di formazione pratici che massimizzano le prestazioni delle vostre macchine e riducono al minimo i tempi di fermo. Con pacchetti di manutenzione completi, ricambi originali e programmi di formazione personalizzati, portiamo la vostra produzione e il vostro team a un livello superiore.
Download e dati tecnici
Zona lavoro
Max. corsa asse X
19 in.
485 mm
Max. corsa asse Y
8 in.
200 mm
Max. corsa asse Z
85 in.
2.150 mm
Pezzo da lavorare
Diametro massimo del pezzo
36 in.
920 mm
Max. lunghezza pezzo
79 in.
2.000 mm
Max. diametro barre
5 in.
116 mm
