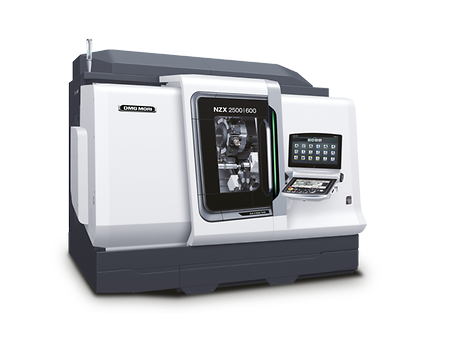

NZX 2500
Lavorazioni con risultati d’eccellenza nel campo della lavorazione di alberi e flange
Diametro massimo del pezzo
370 mm
Max. lunghezza pezzo
1.000 mm
Max. corsa asse X
225 mm
Max. corsa asse Y
120 mm
Max. corsa asse Z
1.050 mm
Alternative di controllo e software
MAPPS
Mitsubishi
Caratteristiche principali
Fresatura (in opzione)
- Impiego della tecnologia originale BMT® (Built-in Motor Turret)
- Mandrino portautensili ad elevata velocità: 10,000 min-1
- Coppia massima del mandrino portautensile: 40 Nm (3 minuti)
Elevata rigidità
- Guide piane in tutti gli assi
- Elevata rigidità della contropunta
- Alloggiamento leggero ma robusto, sviluppato con l’analisi FEM (FEM: Finite Element Method)
Precisione massima
- Sistema di misura della corsa diretto e ad elevata risoluzione (facoltativo)
- Precisione di lavorazione migliorata grazie alla struttura termostabile
Affidabilità
- Elaborata struttura a labirinto del mandrino
- Straordinarie capacità di evacuazione trucioli

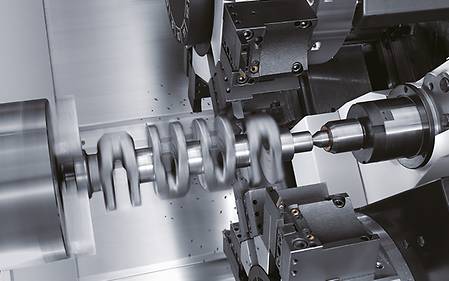

Esempi applicativi
Controllo e software
CELOS
Digitalizzazione integrata delle macchine DMG MORI e in officina:
Macchina CELOS: interfaccia utente basata su APP con accesso a tutte le informazioni relative alla produzione
CELOS Manufacturing: 27 APP CELOS per la preparazione ottimale ed il processo degli ordini
Digital Factory: flussi di lavoro digitali in continuo dalla pianificazione alla produzione e assistenza
Tornitura di poligoni
- Lavorazione anche su macchine senza asse Y
- Elevata produttività senza fresatura delle singole superfici
- Programmazione guidata dal dialogo grazie al ciclo tecnologico
Caratteristiche principali
Vantaggi per il cliente
Diverse forme di poligoni regolari integrate
- Produttività soprattutto per i piccoli componenti
- Possibilità di smussare nello stesso processo
- Una programmazione semplice e veloce riduce al minimo gli errori
Impostazione dei parametri del diametro esterno.
Rottura del truciolo
- Il movimento oscillante dell'asse di avanzamento determina un taglio ad aria che porta a un'efficace riduzione delle dimensioni del truciolo.
- Per tornitura longitudinale esterna di diametri interni ed esterni, sfacciatura, foratura e scanalatura*
- La funzione di sicurezza integrata verifica la plausibilità dei parametri immessi
* Per le superfici inclinate, si ottiene un andamento a gradini perché l'avanzamento può oscillare solo su un asse alla volta.
Caratteristiche principali
Vantaggi per il cliente
Prima della lavorazione vera e propria, lo stato della lavorazione può essere controllato con un grafico
- La lunghezza del truciolo può essere praticamente determinata dal ciclo ed è indipendente dal materiale
- Non ci sono più interruzioni del processo, perché si evitano le palline di trucioli
- Impostazione semplice sull'HMI con elevata sicurezza operativa
A sinistra: l'oscillazione può essere impostata con gli ingressi dei parametri più semplici / A destra: È sufficiente attivarla con ON/OFF nell'interfaccia HMI.
DMG MORI gearMILL
Lavorazione produttiva completa
Ingranaggi economici su macchine standard con utensili standard
Flessibile e idoneo per svariati ingranaggi
Verifica qualità nel processo
Caratteristiche principali
Vantaggi per il cliente
- Creazione programma in base ai disegni dei pezzi grezzi e ai dati di ingranaggio
- Orientamento rotatorio dopo trattamento termico
- Interfaccia per strumento di misurazione coordinate (Klingenberg, Leitz, Zeiss)
Links : Input dei parametri dell'ingranaggio per il calcolo della geometria di un ingranaggio cilindrico. / Rechts : Grafische Betrachtung des Abwälzverfahrens.
Ciclo multifiletto 2.0
- NOVITÀ: On-Point Threading – Corretto allineamento di filettatura
- Definizione libera di profili, passi e passaggi
- Realizzazione di filettature di grandi dimensioni di trasporto o speciali, impossibili da realizzare con la semplice filettatura a pettine
Caratteristiche principali
Vantaggi per il cliente
- Filettature trapezoidali, seghettate e circolari facili da programmare sulla macchina
- Convogliatore a coclea con geometrie di profilo a scelta
- Dadi con vite a ricircolo di sfere e fori trasversali facili da impostare
A sinistra: Inserimento dei parametri per la lunghezza del filetto, la posizione del filetto e la distanza del movimento di ritrazione. / A destra: Parametri per la sagomatura del filetto, ad esempio altezza del profilo, diametro del passo, ecc.
Ciclo multifiletto 2.0 Pro
Caratteristiche principali
- Produzione di profili con inclinazioni delle parti interne grazie alla suddivisone ad alta risoluzione del profilo
- Impiego di portautensili standard per la lavorazione del bordo sinistro e destro
- Qualità della superficie fino a RA 0,3 con leghe inossidabili
Cuspide su contromandrino
- Perfetta combinazione per la lavorazione completa su 6 lati e funzione di contropunta
- Carico e scarico automatico della cuspide nel contromandrino mediante il mandrino portafresa e mediante la torretta
- Sostegno di pezzi lunghi e sottili nel mandrino principale mediante cuspide su mandrino con traslazione contemporanea
Caratteristiche principali
Vantaggi per il cliente
- Precisione del componente grazie al cambio automatico senza aprire lo sportello (scostamento temperatura costante)
- Bloccaggio della posizione del mandrino per aumentare la sicurezza del processo
A sinistra: Punta di centraggio modificata automaticamente. / A destra: maschera di inserimento dei parametri: Controllo Pulizia, cambio punta e controllo refrigerante
Lavorazione di tornitura e fresatura eccentrica
- Sovrapposizione del movimento di tornitura con corse X e Y aggiuntive
- Applicabile per lavorazione di tornitura e fresatura
Caratteristiche principali
Vantaggi per il cliente
- Geometrie eccentriche facili da realizzare
- Accoppiamenti assi esatti e sincronizzazione con il background
A sinistra: Inserire i parametri per la posizione dell'area esterna del pezzo. / A destra: Rappresentazione grafica della posizione all'interno del pezzo.
Numero di giri alternati
- Facile da usare grazie ai tre parametri e senza sensori aggiuntivi
- Evita le vibrazioni adeguando i giri a seconda della situazione
- Impiego sul mandrino principale e contromandrino, oppure su fresatrici con tavole FD e Direct Drive
Caratteristiche principali
Vantaggi per il cliente
Immettere i parametri per il setpoint, la velocità differenziale e la frequenza di rotazione.
- Senza interventi manuali dell’utente
- Ripetibilità identica per tutti i componenti
- Elevata sicurezza del processo grazie all’applicazione specifica per evitare vibrazioni
- ad es. utilizzando punte lunghe e sottili
- ad es. utilizzando pezzi di fresatura dal serraggio critico
gearSKIVING 2.0
- Ruote dentate interne ed esterne diritte e inclinate e dentature con alberi scanalati
- Dentatura con denti a freccia sfalsati su macchine per fresatura e tornitura
- Dentatura bombata a creatore mediante trasformazione matematica del 6° asse virtuale
Caratteristiche principali
Vantaggi per il cliente
- Dentatura interna anche senza angolari.
- Tempi di lavorazione più rapidi di 10 volte rispetto alla stozzatura.
- Sincronizzazione e corsa utensile gestite dal ciclo
A sinistra: Lavorazione del profilo interno dell'ingranaggio. / A destra: Lavorazione del profilo dell'ingranaggio esterno.
Fresatura di dentatura
- Programmazione dei parametri di dentatura dalla finestra di dialogo
- Sono possibili dentature dritte, inclinate, arcuate e spiroidali
- Si possono usare frese a creatore e a disco
- Massimizza la durata dell’utensile mediante lo “Shift” della fresa
- Qualità ottenibile ≤ DIN 7
Caratteristiche principali
Vantaggi per il cliente
- Modifiche del profilo di dentatura facili da controllare
- Considera l’impiego di utensili rettificati
- Il monitoraggio previene gli errori (ad es. angolo in intersezione assi errato o numero o direzione giri sbagliati)
A sinistra: inserimento di tutti i dati necessari per l'ingranaggio supportato dal dialogo. / A destra: inserimento dei parametri della dentatura mediante fresatura di un singolo dente o di una singola scanalatura.
Multitool
- Impiego efficiente di utensili di tornitura multitaglio su macchine per tornitura/fresature e fresatura/tornitura
- Più “utensili gemelli” su un solo supporto di base
Caratteristiche principali
Vantaggi per il cliente
- Riduzione dei cambi utensile
- Risparmio di posti utensile a magazzino
Efficient Production Package
- Soluzioni per un processo sicuro e l’utilizzo efficiente di importanti fasi di lavorazione
- Applicazioni: pulizia coni, monitoraggio dati utensile, movimento di arretramento sicuro, maschiatura, foratura profonda, fresatura filetti esterni e perni, fresatura filetti interni e circolare, cicli di svasatura in arretramento
- 12 strategie di lavorazione memorizzate per truciolatura, foratura profonda, fresatura di tasche, ...
Caratteristiche principali
Vantaggi per il cliente
- Ottimizzazione durata grazie all’applicazione personalizzata
- Corsa a vuoto in sicurezza in caso di interruzione programma
- Monitoraggio dati utensile
A sinistra: Maschera di input per il ciclo universale di fresatura delle tasche. / A destra: maschera di input per il ciclo di maschiatura.
Ciclo di svincolo
Premendo un pulsante in modalità manuale, gli assi X e Y vanno nelle posizioni finali positive per la lavorazione esterna
Ideale per preparare l’area di lavoro per l’attrezzaggio, in alternativa anche come funzione di salvataggio
Caratteristiche principali
Vantaggi per il cliente
Funzionalità - Selezione del ciclo premendo il tasto associato sul pannello di comando.
- Facile da usare per l’attrezzaggio di macchine multicanale
- Possibilità di reazione rapida per la lavorazione esterna come funzione di salvataggio
Easy Tool Monitor 2.0
- Previene i danni in caso di rottura e sovraccarico degli utensili
- Senza sensori, con apprendimento automatico dei limiti di carico
- Per tornitura, fresatura e perforazione*
- NOVITÀ: Interfaccia utente su CELOS Side Screen.
- NOVITÀ: Algoritmo potente per il monitoraggio efficiente dopo il primo pezzo
Caratteristiche principali
Vantaggi per il cliente
- Protection Package Integrazione perfetta di MPC su torni Risparmio dei costi (40 % circa)
- Memorizza i limiti di monitoraggio per ciascun utensile e ciascun tagliente in programma
A sinistra: Visualizzazione dello stato in tempo reale in CELOS Sidescreen; valori di processo attuali e impostati. / A destra: facile utilizzo dei parametri di monitoraggio nella tabella utensili.
Assistenza e formazione
Download e dati tecnici
Zona lavoro
Max. corsa asse X
225 mm
Max. corsa asse Y
120 mm
Max. corsa asse Z
1.050 mm
Pezzo da lavorare
Diametro massimo del pezzo
370 mm
Max. lunghezza pezzo
1.000 mm
