NVX 5080 2. Generazione
Straordinario centro di lavoro verticale ad alta precisione
Max. corsa asse X
800 mm
Max. corsa asse Y
530 mm
Max. corsa asse Z
510 mm
Max. altezza pezzo
510 mm
Peso massimo del pezzo
1.000 kg
Max. lunghezza pezzo
1.100 mm
Larghezza massima del pezzo
600 mm
Alternative di controllo e software
MAPPS Fanuc
Caratteristiche principali
NVX 5000 2nd Generation
Rigidità e precisione senza eguali - Struttura ibrida avanzata
- Guida molto ampia (asse X / Y) per minimizzare la proiezione di quadranti
- Guide a rulli estremamente rigide (asse Z)
- La forma ottimizzata del montante riduce in modo notevole lo sbalzo termico
Straordinarie capacità di rimozione trucioli
- Serbatoio di raccolta del refrigerante per la raccolta di fango di ghisa in opzione
- Apporto di liquido refrigerante attraverso il mandrino (versione accessorio serbatoio liquido refrigerante) - in opzione
- Convogliatore trucioli interno (convogliatore a coclea)
Impegno costante per l’intuitività e la facilità di utilizzo

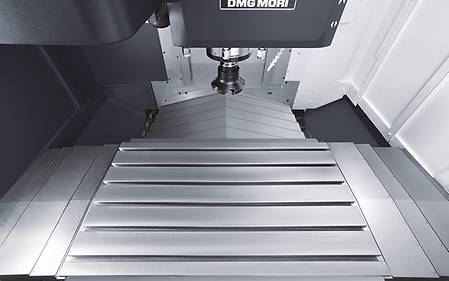

- Ergonomia / Accessibilità - buona accessibilità alla tavola
- Carico / Scarico con una gru: Il tetto può essere aperto per consentire carico e scarico in comodità dei pezzi con una gru.
- Attraverso il cambio dell’unità mandrino per un’unità intera, contenente anche le unità magazzino posteriori, possiamo ridurre in modo importante il tempo di sostituzione del mandrino.
Abilità di lavorazione straordinaria - Mandrino ad alte prestazioni che non conosce eguali
- Straordinaria tecnologia mandrino
- Mandrino conico da 40, raggiunge velocità di lavorazione sconvolgenti
- Lavorazione stabile, a elevata precisione
- Mandrino conico da 50, raggiunge una truciolatura pesante sconvolgente
- Compensazione della dilatazione termica attraverso sensore di dilatazione mandrino (SGS)
Esempi applicativi
Controllo e software
CELOS
Digitalizzazione integrata delle macchine DMG MORI e in officina:
Macchina CELOS: interfaccia utente basata su APP con accesso a tutte le informazioni relative alla produzione
CELOS Manufacturing: 27 APP CELOS per la preparazione ottimale ed il processo degli ordini
Digital Factory: flussi di lavoro digitali in continuo dalla pianificazione alla produzione e assistenza
Dynamic Tool Scanning – Dyna Line
Misurazione utensile precisa con lo strumento di misurazione laser CMOS
La corsa di arresto dello strumento di tornitura consente di riconoscere errori di montaggio e fuoriuscite del tagliente.
Caratteristiche principali
Vantaggi per il cliente
- Visualizzazione dei risultati di misura principali sul Side Screen CELOS
- Cicli di misurazione automatici facili da programmare
A sinistra: Visualizzazione del risultato della misurazione del profilo dell'utensile in CELOS. / A destra: Visualizzazione del TIR (Total Indicated Runout) in CELOS.
Lavorazione simultanea a 5 assi
- Lavorazione di piani a forma libera con interpolazione di 5 assi su mandrino principale e contromandrino.
- ornitura e fresatura con asse B ad interpolazione
- Programmazione dei movimenti dei 5 assi con sistema CAD / CAM del cliente
- Funzione Look-ahead per garantire la continuità di processo
Caratteristiche principali
Vantaggi per il cliente
Ottima finitura superficiale e passaggi in abbinata alla termocompensazione
Macchine calibrate sulla semitolleranza (su xx µm)
A sinistra: Attivazione del ciclo. / A destra: Guida in linea sui comandi.
Multitool
- Impiego efficiente di utensili di tornitura multitaglio su macchine per tornitura/fresature e fresatura/tornitura
- Più “utensili gemelli” su un solo supporto di base
Caratteristiche principali
Vantaggi per il cliente
- Riduzione dei cambi utensile
- Risparmio di posti utensile a magazzino
Ciclo di svincolo
Premendo un pulsante in modalità manuale, gli assi X e Y vanno nelle posizioni finali positive per la lavorazione esterna
Ideale per preparare l’area di lavoro per l’attrezzaggio, in alternativa anche come funzione di salvataggio
Caratteristiche principali
Vantaggi per il cliente
Funzionalità - Selezione del ciclo premendo il tasto associato sul pannello di comando.
- Facile da usare per l’attrezzaggio di macchine multicanale
- Possibilità di reazione rapida per la lavorazione esterna come funzione di salvataggio
W-Setter
- Misurazione lunghezza e centraggio utensile manuali in semplici passi
- Istruzioni guidate per la misurazione. Tempi di attrezzaggio più veloci ed elevata sicurezza di utilizzo
Caratteristiche principali
Vantaggi per il cliente
- Tempi di attrezzaggio più veloci
- Non serve molta esperienza per fare la misurazione
A sinistra: Note strutturate dell'utente per i risultati di misura. / A destra: modalità Toolsetter - misura della lunghezza/del diametro e dell'usura.
Easy Tool Monitor 2.0
- Previene i danni in caso di rottura e sovraccarico degli utensili
- Senza sensori, con apprendimento automatico dei limiti di carico
- Per tornitura, fresatura e perforazione*
- NOVITÀ: Interfaccia utente su CELOS Side Screen.
- NOVITÀ: Algoritmo potente per il monitoraggio efficiente dopo il primo pezzo
Caratteristiche principali
Vantaggi per il cliente
- Protection Package Integrazione perfetta di MPC su torni Risparmio dei costi (40 % circa)
- Memorizza i limiti di monitoraggio per ciascun utensile e ciascun tagliente in programma
A sinistra: Visualizzazione dello stato in tempo reale in CELOS Sidescreen; valori di processo attuali e impostati. / A destra: facile utilizzo dei parametri di monitoraggio nella tabella utensili.
Tornitura a interpolazione 2.0 – Ciclo tornitura - scanalatura
- Movimento circolare del tagliente dell’utensile, ma l’orientamento del tagliente rimane sempre verso il centro del cerchio.
- Possibile per lavorazione esterna e interna
- Sincronizzazione e corsa utensile gestite dal ciclo
- NOVITÀ: nella versione 2.0 sono possibili contorni di tornitura complessi (attualmente disponibili solo sulla DMU 50, seguiranno altri tipi di macchina)
Caratteristiche principali
Vantaggi per il cliente
- Per fabbricare facilmente superfici di tenuta che non possono essere sottoposte a fresatura
- Lavorazione completa del componente in un unico serraggio
- Risparmio dei costi di investimento per gli utensili
MVC – Machine Vibration Control
- Sensori di vibrazione nel mandrino di fresatura
- Svariati indicatori di stato delle vibrazione
- Nuova proposta di lavorazione per evitare le vibrazioni
- Il nuovo stato di lavorazione può essere utilizzato senza problemi sul vostro programma tramite la funzione di modifica
Caratteristiche principali
Vantaggi per il cliente
- Sicurezza del processo sotto costante osservazione
- Proposte automatiche di parametri di processo idonei
- La visualizzazione semplice aiuta gli operatori macchina ad orientarsi
A sinistra: Visualizzazione dello stato delle vibrazioni di processo in CELOS. / A destra: Algoritmi per il riconoscimento automatico delle vibrazioni rigenerative.
DMG MORI gearMILL
Lavorazione produttiva completa
Ingranaggi economici su macchine standard con utensili standard
Flessibile e idoneo per svariati ingranaggi
Verifica qualità nel processo
Caratteristiche principali
Vantaggi per il cliente
- Creazione programma in base ai disegni dei pezzi grezzi e ai dati di ingranaggio
- Orientamento rotatorio dopo trattamento termico
- Interfaccia per strumento di misurazione coordinate (Klingenberg, Leitz, Zeiss)
Links : Input dei parametri dell'ingranaggio per il calcolo della geometria di un ingranaggio cilindrico. / Rechts : Grafische Betrachtung des Abwälzverfahrens.
Efficient Production Package
- Soluzioni per un processo sicuro e l’utilizzo efficiente di importanti fasi di lavorazione
- Applicazioni: pulizia coni, monitoraggio dati utensile, movimento di arretramento sicuro, maschiatura, foratura profonda, fresatura filetti esterni e perni, fresatura filetti interni e circolare, cicli di svasatura in arretramento
- 12 strategie di lavorazione memorizzate per truciolatura, foratura profonda, fresatura di tasche, ...
Caratteristiche principali
Vantaggi per il cliente
- Ottimizzazione durata grazie all’applicazione personalizzata
- Corsa a vuoto in sicurezza in caso di interruzione programma
- Monitoraggio dati utensile
A sinistra: Maschera di input per il ciclo universale di fresatura delle tasche. / A destra: maschera di input per il ciclo di maschiatura.
MPC 2.0 – Machine Protection Control
Monitoraggio vibrazioni nel processo
Spegnimento macchina rapido in caso di collisione
Corsa a vuoto manuale anche in caso di livello di lavorazione oscillante
NOVITÀ: Monitoraggio coppia
Caratteristiche principali
Vantaggi per il cliente
MPC Graph: valori di processo attuali e acquisiti. / MPC Diagnostics: Stato dei cuscinetti, numero di urti e collisioni.
- Previene la rottura utensile
- Aumenta la disponibilità macchina
- Riduce i danni
Application Tuning Cycle
- Regolazione orientata al processo della velocità di avanzamento in relazione al carico tavola
- Riduzione al minimo dei tempi di lavorazione e massima resa della qualità pezzo desiderata
- NOVITÀ: ora disponibile anche per CTX TC. Risultato di lavorazione ideale con la massima dinamica della macchina*.
*senza considerare il peso dell'avanzamento
Caratteristiche principali
Vantaggi per il cliente
- Facile da usare
- Risparmio di tempo per la sgrossatura
- Ottima qualità delle superfici in fase di finitura
A sinistra: ATC 2.0 - Fresatura: Considerazione del carico della tavola. / Diritti : ATC - Tornitura: per CTX TC per una facile regolazione della dinamica della macchina.
Assistenza e formazione
Download e dati tecnici
Pezzo da lavorare
Max. lunghezza pezzo
1.100 mm
Larghezza massima del pezzo
600 mm
Max. altezza pezzo
510 mm
Peso massimo del pezzo
1.000 kg
Zona lavoro
Max. corsa asse X
800 mm
Max. corsa asse Y
530 mm
Max. corsa asse Z
510 mm
